分析和改進(jìn)層壓后的隱裂問(wèn)題

  原因分析1：

  激光槽在單面電池片背面與激光片重疊，造成同一點(diǎn)二次損壞，增加層壓后隱裂的風(fēng)險(xiǎn)。

  激光開(kāi)槽面積大，容易與激光重疊。電池本身材質(zhì)脆弱，二次損壞后抽真空時(shí)容易開(kāi)裂。

  注釋*：激光開(kāi)槽是電池片生產(chǎn)過(guò)程中的一種工藝，用激光在電池片背面打孔或開(kāi)槽。在硅片背面鍍一層AI2O3膜背面鈍化，AI2O3再涂一層薄膜SiN提高背面反射率的薄膜。AI2O3和SiN薄膜不導(dǎo)電，不能負(fù)載太陽(yáng)能電池產(chǎn)生的載流子輸出。因此，背面需要開(kāi)槽或開(kāi)孔AI2O3和SiN鋁背場(chǎng)漿與硅基體接觸，燒結(jié)后形成良好的歐姆接觸。

  原因分析2：

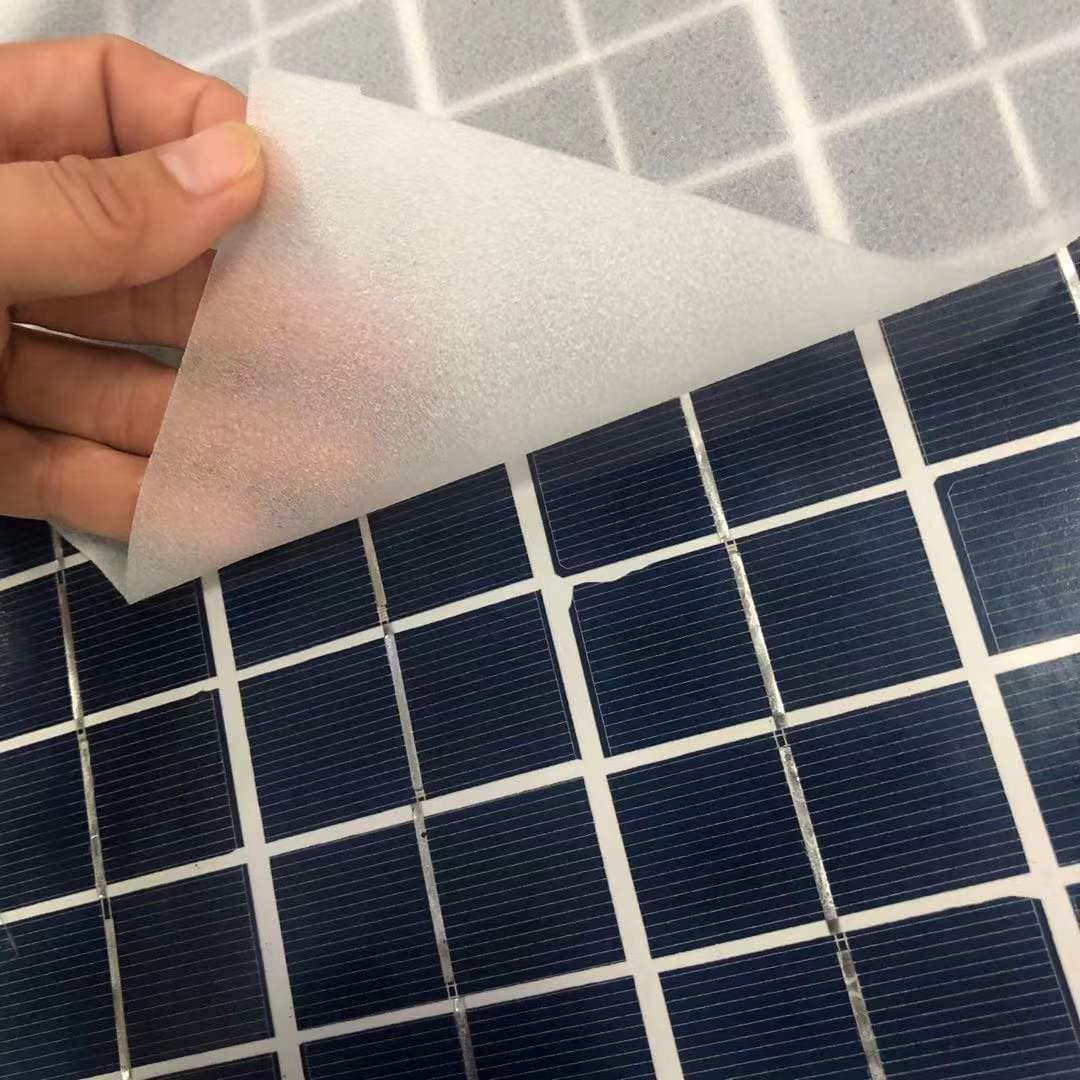

  白膜EVA問(wèn)題。白膜EVA交融性和流動(dòng)性差，間距間隙不能填充，抽真空時(shí)容易開(kāi)裂。

  白膜對(duì)焊接工藝要求較高。白膜可用于不改變電池片生產(chǎn)工藝的情況下EVA換為高透EVA，隱裂可在層壓后控制。

  如不能更換原材料，應(yīng)盡可能優(yōu)化焊接效果和激光片參數(shù)。

  原因分析3：

  焊接溫度過(guò)高，Z字彎處堆錫較多。

  提高彎曲效果。加深彎曲氣缸導(dǎo)柱和底板槽，使彎曲效果更加明顯，降低電池板切割面的應(yīng)力。改善彎曲對(duì)層壓裂紋有明顯影響。

  原因分析4：

  焊接過(guò)程中溫度過(guò)高，導(dǎo)致背面焊帶錫珠較多，切割邊緣分布較大，層壓抽真空時(shí)存在隱裂風(fēng)險(xiǎn)。

  應(yīng)調(diào)整焊接燈管的功率，避免焊接溫度過(guò)高。

  原因分析5：

  激光切割深度過(guò)深，熱影響面積大，切割邊脆弱，層后隱裂風(fēng)險(xiǎn)大。

  激光片可根據(jù)電池片的厚度和材料本身的特點(diǎn)進(jìn)行調(diào)整，一般深度約為45%，以確保切割線(xiàn)的均勻熱影響面積約為90%。以上為個(gè)人經(jīng)驗(yàn)值，需根據(jù)實(shí)際情況進(jìn)行調(diào)整。

  *注：以上原因是基于對(duì)層壓機(jī)排除問(wèn)題的分析。
